电力系统三相四线制解析!

原创 2017-03-16 杨天宝 电力工程技术

三相四线制一般包括提供三个相电压的三个相线（A、B、C线，U、V、W线或L1、L2、L3）和中性线（零线）（N线），不单独设地线（PE线），而是中性线（零线）和地线共用一条线路。

在一些平衡负载（如大功率空调等电器）中也指由三个相线和地线构成的系统，由于负载平衡不需要中性线。中国规定，民用供电线路相线之间的电压（即线电压）为380V，相线和地线或中性线之间的电压（即相电压）均为220V。进户线一般采用单相三线制，包括三个相线中的一个，另外两条线路实质上同为中性线和地线共用的一条线路。

三相四线制（T三相四线制N-C系统）

      该接法包含：三根相线L1---(A)相、L2---(B)相、L3---(C)相和一根零线PEN，是工作零线与保护零线合一设置的接零保护系统。PEN线是为了从380V相间电压中获得220V线间电压而设的，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。

注：用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示。

 1 ）由于三相负载不平衡，工作零线上有不平衡电流，在线路上产生一定的电位差，所以与保护线所联接的电气设备金属外壳对大地有一定的电压。

2 ）如果工作零线断线，则保护接零的漏电设备外壳带电（对地220V！）。

 3 ）如果电源的相线碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。

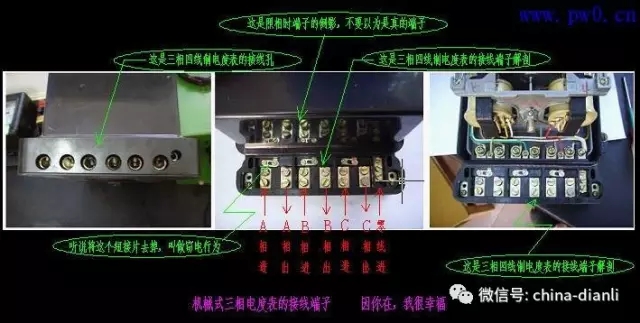

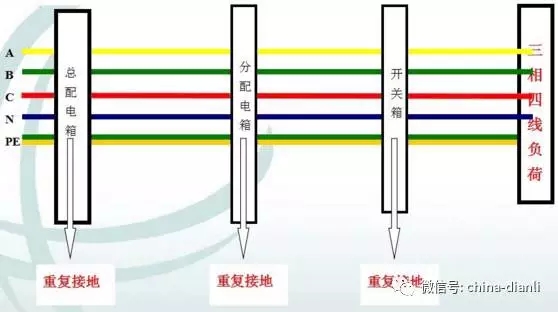

 4 ）TN-C 系统干线上使用漏电保护器时，漏电保护器后面的所有重复接地必须拆除，否则漏电开关合不上；而且，工作零线在任何情况下都不得断开。所以，实用中工作零线只能让漏电保护器的上侧有重复接地

 5 ）TN-C 方式供电系统只适用于三相负载基本平衡（无220V负载）情况。

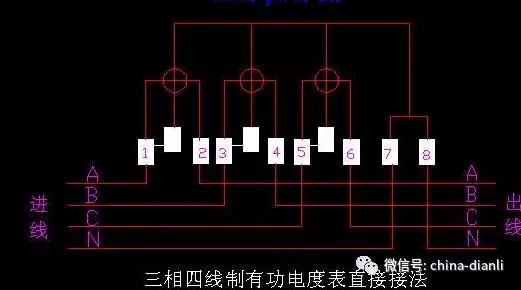

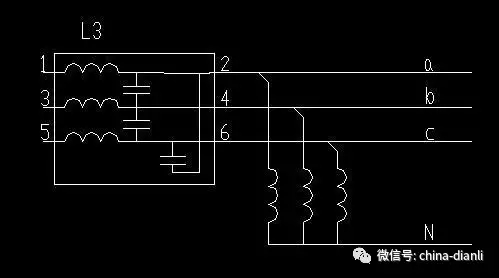

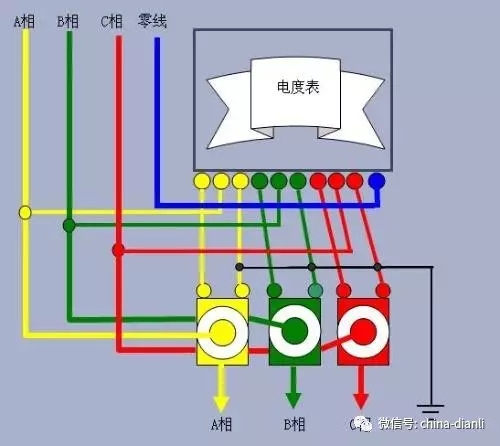

三相四线制，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，另一条是中性线N（如果该回路电源侧的中性点接地，则中性线也称为零线，如果不接地，则从严格意义上来说，中性线不能称为零线）。

在进入用户的单相输电线路中，有两条线，一条我们称为火线，另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路。

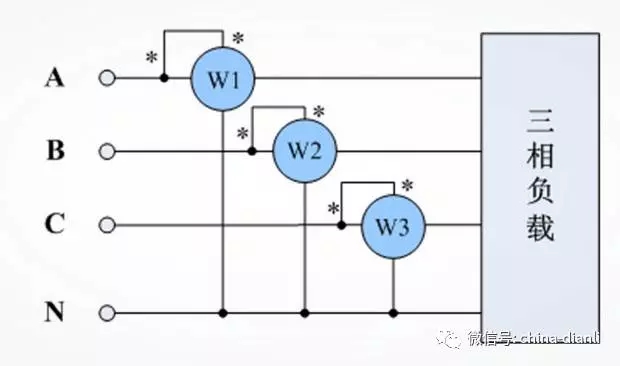

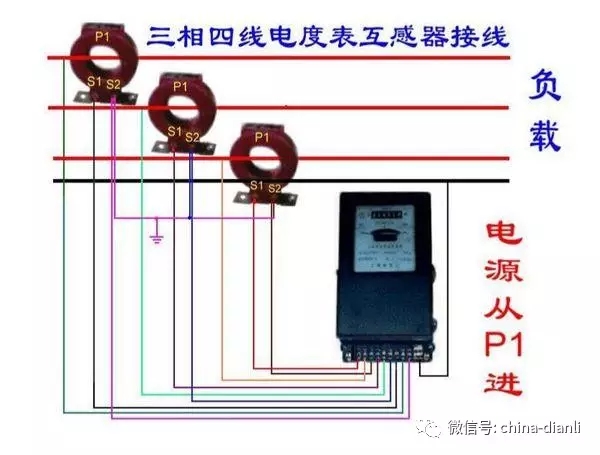

而三相系统中，三相平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了从380V线间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。
